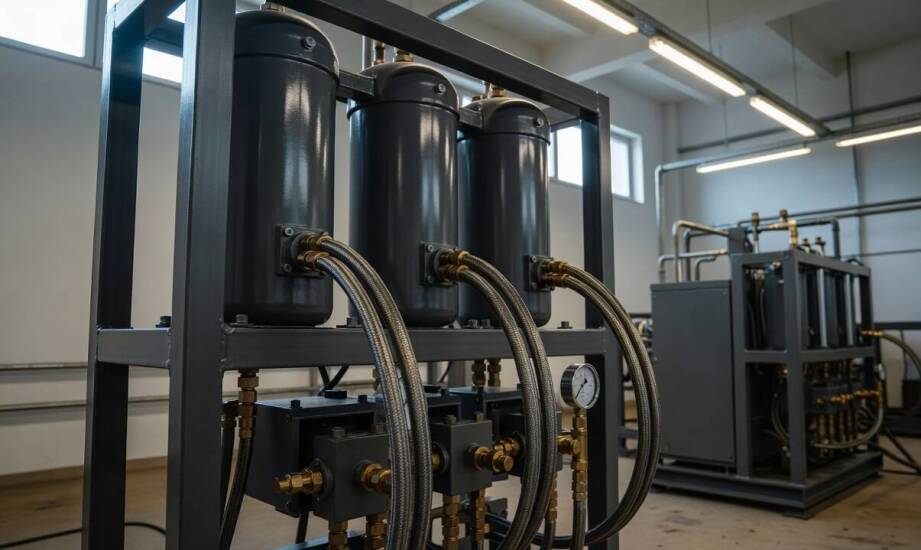

Jak różne konstrukcje akumulatorów hydraulicznych wpływają na stabilność pracy maszyn przemysłowych

W rozbudowanych układach hydraulicznych maszyn przemysłowych, obsługujących między innymi ciężkie prasy czy zautomatyzowane linie montażowe, cykl pracy charakteryzuje się dużą zmiennością obciążeń. Każdy gwałtowny ruch siłownika lub nagłe otwarcie zaworu powoduje skokowe wahania przepływu. Główna pompa instalacji musi nieustannie reagować na te nagłe piki zapotrzebowania na ciecz roboczą. Ciągła praca pod zmiennym ciśnieniem prowadzi do szybszego zużycia mechanicznego elementów tłoczących oraz zwiększa ryzyko wystąpienia niszczącego zjawiska kawitacji. Skutkiem tych procesów jest niestabilna praca całego układu, co bezpośrednio przekłada się na mniejszą precyzję działania maszyny. Odpowiedzią na ten inżynieryjny problem jest wprowadzenie do instalacji odpowiedniego bufora. Element ten przejmuje na siebie kompensację nagłych skoków zapotrzebowania, odciążając tym samym główny zespół napędowy.

Jak akumulator hydrauliczny stabilizuje ciśnienie maszyny?

Mechanizm działania tego podzespołu opiera się na wykorzystaniu ściśliwości gazów, ponieważ sama ciecz robocza nie ulega kompresji. Urządzenie magazynuje energię w postaci sprężonego azotu oddzielonego od oleju za pomocą specjalnego elastycznego separatora. W momencie szczytowego obciążenia i naturalnego spadku ciśnienia w instalacji, zmagazynowany gaz natychmiast się rozpręża. Powstała siła wypycha zgromadzoną ciecz z powrotem do układu, dostarczając dodatkowy strumień przepływu bez udziału pompy. Rozwiązanie to znacząco ogranicza obciążenie głównego napędu w cyklu pracy.

Prawidłowo dobrane akumulatory przemysłowe pełnią również funkcję zaawansowanego tłumika uderzeń. W instalacjach z pompami wielotłoczkowymi lub zębatymi pojawiają się pulsacje wynikające bezpośrednio z ruchu obrotowego elementów tłoczących. Bufor gazowy absorbuje te wibracje, chroniąc sztywne przewody i delikatne aparaty zaworowe przed zmęczeniem materiałowym. Gaz wewnątrz napełnia się do wartości tak zwanego ciśnienia wstępnego, które zazwyczaj wynosi od 60 do 90 procent minimalnego ciśnienia roboczego określonego dla danego układu.

Jak dobrać typ akumulatora do specyfiki cyklu pracy?

Przemysł wykorzystuje trzy główne rozwiązania konstrukcyjne, z których każde odpowiada na inne zapotrzebowanie dynamiki przepływu. Budowa pęcherzowa bazuje na gumowym worku umieszczonym wewnątrz stalowego korpusu. Element ten odkształca się błyskawicznie, co zapewnia wysoką sprawność przy częstych i powtarzalnych cyklach pracy. Z kolei wersja membranowa opiera się na cienkiej elastomerowej przegrodzie. Zmiana położenia tego separatora wymaga minimalnej deformacji materiału, co przekłada się na najszybszy możliwy czas reakcji w przypadku bardzo krótkich impulsów.

Zupełnie inną charakterystykę wykazuje urządzenie o budowie tłokowej, w którym barierą między gazem a olejem jest ruchomy metalowy cylinder. Zastosowanie metalowego elementu ślizgowego wiąże się z większą bezwładnością układu. Taka charakterystyka spowalnia czas reakcji, jednak pozwala na obsługę znacznie większych objętości cieczy. Konstrukcje tego typu radzą sobie najlepiej z dłuższym podtrzymaniem przepływu, na przykład w powolnych układach podnoszenia. Wybór tej technologii wymaga jednak utrzymania rygorystycznej czystości oleju, ponieważ zanieczyszczenia stałe szybko uszkadzają uszczelnienia. Modele membranowe i pęcherzowe wykazują pod tym względem znacznie większą tolerancję na gorsze parametry filtrowanej cieczy.

Właściwe dopasowanie wariantu buforującego do parametrów ciśnienia i częstotliwości roboczej bezpośrednio stabilizuje pracę całej linii technologicznej. Niewłaściwa decyzja projektowa szybko ujawnia się poprzez silne wibracje rurociągów oraz powtarzające się awarie uszczelnień głównych pomp. Wsparcie w doborze i utrzymaniu sprawności takich układów zapewniają wyspecjalizowane przedsiębiorstwa techniczne. Firma Techmak z Leszna koncentruje się na dostarczaniu komponentów hydrauliki siłowej oraz pneumatyki przemysłowej dla sektora B2B. Jako autoryzowany partner Parker Hannifin, przedsiębiorstwo realizuje procesy badania i zakuwania przewodów wysokociśnieniowych. Działalność obejmuje także wsparcie utrzymania ruchu poprzez całodobowy serwis Hose Doctor, co zabezpiecza ciągłość pracy węzłowych instalacji przemysłowych.
